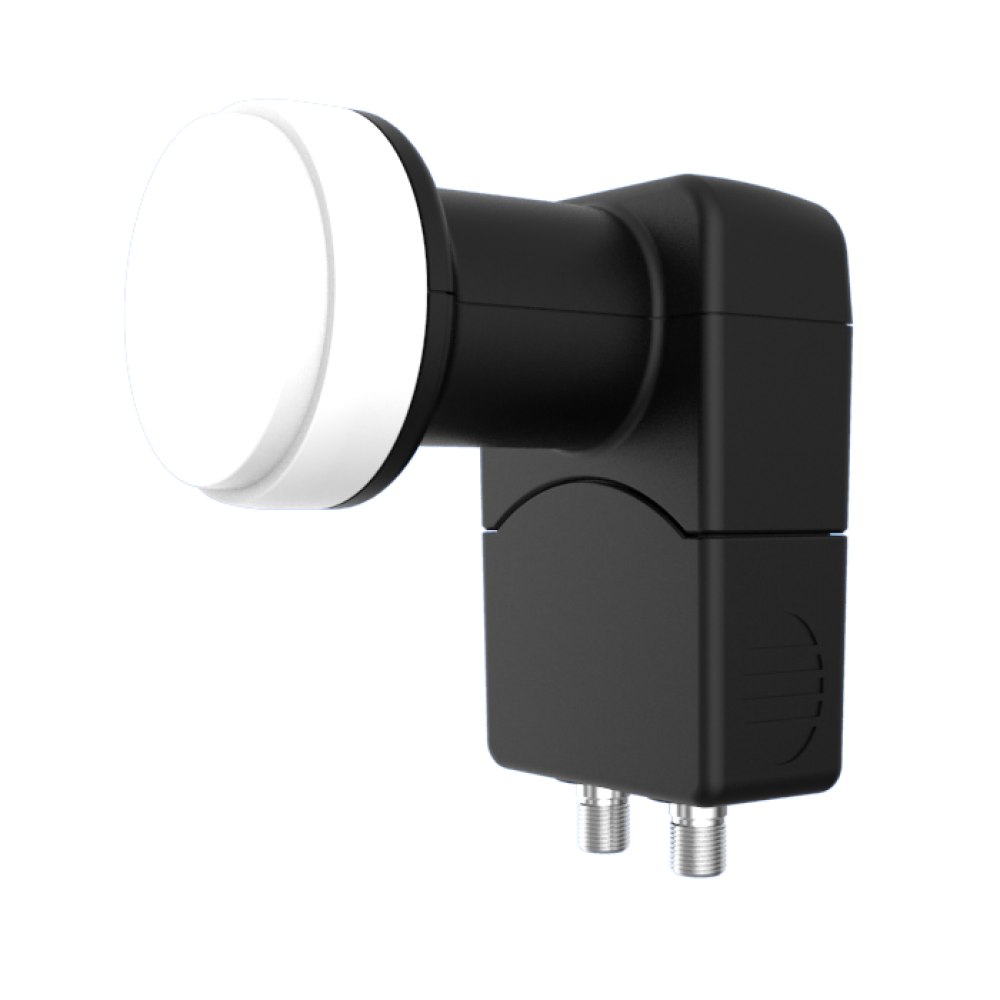

Dieser speziell für die europäischen DTH-Märkte entwickelte LNB bietet optimale Empfangseigenschaften für zirkulär polarisierte Signale im High Band. Der LNB ist werkseitig so eingestellt, dass er unkompliziert an jede LO 11.25 Preset Set-Top Box angeschlossen werden kann. Er ermöglicht den Signalempfang von einem Satelliten und die Verteilung zu maximal zwei Set Top Boxen mit einem Single Tuner (oder zu einer Set-Top Box mit einem Twin Tuner). Der LNB eignet sich für HD-Übertragungen und weist exzellente Phasenrauschwerte auf. Da er nach strengsten Vorgaben entwickelt und nach höchsten Qualitätsstandards gefertigt wurde, ist dieser LNB die ideale Lösung für den Empfang des europaweiten Satellitenrundfunks.
Hauptmerkmale:
- LO Frequenz 11.25 MHz
- Geringes Phasenrauschen, DVB-S2 (HDTV) kompatiblel
- Geringe Rauschzahl
- Geringer Stromverbrauch
- Hohe Kreuzpolarisationsisolierung
- Hohe Frequenzstabilität
Technische Daten | |
---|---|
Eingangsfrequenzbereich Hochband |
12.2 GHz ~ 12.7 GHz |
Ausgangsfrequenzbereich Hochband | 950 MHz ~ 1450 MHz |
Oszillatorfrequenz (LO) Hochband |
11.25 GHz |
Rauschmaß |
1.1 dB max. |
LO Temperaturdrift | ± 3.0 MHz max. |
LO Anfangsgenauigkeit | ± 1.0 MHz max. |
Oszillator (LO) Phasenrauschen (10 kHz) |
-75 dBc/Hz |
Verstärkung |
50 dB ~ 62 dB (56 dB typ.) |
Verstärkungsschwankung (im Vollband) |
± 0.50 dB/25MHz |
Spiegelfrequenzunterdrückung | 40 dB min. |
1 dB Kompressionspunkt (am Ausgang) |
0.0 dBm min. |
Übersprechen |
20 dB min. |
Kontrollsignal Ca (V) |
10.0 V ~ 14.0 V |
Kontrollsignal Cb (H) |
16.0 V ~ 20.0 V |
Ausgang VSWR |
2.5 : 1 |
Bandinterne Störung |
-50 dBm max. |
Stromaufnahme |
170 mA max. (11 VDC ~ 20 VDC) |
Betriebstemperatur |
-35 °C ~ +60 °C |
Ausgangsimpedanz |
75 Ω (F-type) |
Ausgangsanschluss |
F-Type (female) |
Gewicht | 195 g |
Daten für Logistik | |
Abmessungen Verpackung (L x B x H) | 9.3 cm x 5.2 cm x 11.3 cm |
Gewicht Verpackung | 0.14 Kg |
Stückzahl per Karton | 80 |
Abmessungen Karton (L x B x H) | 41 cm x 40 cm x 30.5 cm |
Gewicht Karton | 11.43 kg |
Stückzahl per Palette | 1440 |
Die Abkürzung LNB steht für Low Noise Blockkonverter (auch als LNC, Low Noise Converter, abgekürzt). Ein LNB wird für den Empfang der Satellitensignale verwendet und für gewöhnlich in oder an der Satellitenantenne befestigt. Ein LNB sammelt und verstärkt das von der Satellitenantenne empfangene Signal und transformiert es auf eine besser zu handhabbare ZF-Frequenz, die dann über eine standardmäßige Koaxialverkabelung zu den Empfänger geführt wird.
HsQuare ist eine einzigartige Hohlleitertechnologie, gekoppelt mit einem etwas größerem Feed-Horn-Design, um bessere HF-Leistungen im Vergleich zu herkömmlichen kreisförmigen Mikrowellenleitern zu liefern.
