Unicable II™ - Invertos programmierbare LNB und Multischalter (ODU) Lösungen

Inverto ist seit 2005 führend in Einkabellösungen und Hauptanbieter von einer Auswahl an ODU Produkten für die bedeutendsten Satellitenbetreiber weltweit. Unicable II™ ist die zweite Generation von InvertosEinkabellösungen basierend auf Digital Channel StackingTechnologie (dCSS) und unterstützt bis zu 32 User Bands, basierend auf der neuesten full-band Capture-Technologie.

Im Gegensatz zu anderen Anbietern, die vollkommen darauf angewiesen sind, dass die IC-Anbieter eine passende Software zur Verfügung stellen, hat Invertos R&D Team die volle Kontrolle über Software und Hardware ihrer Unicable II LNB und Multischalterprodukte. Auf diese Weise kann Inverto spezielle Hardware- und Softwarefunktionen für seine Produkte entwickeln und hinzufügen, während Kunden von der Fähigkeit profitieren das Produkt schnell anpassen zu können und ihre individuellen Anforderungen zu erfüllen.

LNB- und Multischalter Lösungen basieren auf BRCM, MXL und ENTR dCSS Ics, unterstützen sowohl den DYNAMIC Modus (EN50607) oder den STATIC Modus (eine feste Zuweisung von Transponderfrequenzen umgesetzt auf ZF-Frequenzen). Die Bedieneigenschaften (z. Bsp. dynamischer/statischer Modus, Kanalbandbreite/Kanalfrequenz, Ausgangspegel usw.) sind frei programmierbar und können mit Hilfe des Inverto Programmiergerätes und der PC Software bzw. mobilen Anwendung konfiguriert und aktualisiert werden. Die Produkte können entweder über ein angeschlossenes Empfangsgerät mit Strom versorgt werden, oder über einen Powerinserter mit AC/DC Netzteil, falls das Empfangsgerät keine ausreichende Spannungsversorgung hat.


Vorteile des Unicable II

  1. Die Software-basierende Produktkonfiguarion bietet erweiterbare, zukunftssichere Lösungen und größte Flexibilität um diverse Installationsanwendungen zu gewährleisten.

  2. Schnelles und einfaches Upgrade von Single-Tuner/ Single-Room Installationen der Haushalte zu Multi-Tuner/ Multi –Room; bis zu insgesamt 32 Tuner über die vorhandene Verkabelung, bei gleichzeitiger Reduzierung von Kosten und Zeitaufwand.

  3. Programmierbare statische Umsetzung, verteilbar auf bis zu 32 Transponder in Einfamilienhaushalten /Wohnanlagen (SDU/MDU) zu einer unbegrenzten Anzahl von Empfangseräten, reduziert es die Anzahl der Kabel und erspart teure Multischalter.

  4. Voll kompatibel mit EN50494 und dem neusten EN50607 Standard.

  5. Die Softwareentwicklung befindet sich in den Händen von Inverto und daher können spezielle Funktionen und die Unterstützung für Betreiber anhand der geforderten Spezifikationen schnell integriert werden.


Unicable II™ Programiergerät

  1. Die Konfiguration von Unicable II ODU Produkten ist Software basiert. Invertos Programmiergerät ermöglicht es den Nutzern das Produkt entprechend der Bedürfnisse ihrer spezifischen Installationen zu konfigurieren.

  2. Eine intuitive Windows PC Anwendung wird zusammen mit dem Programmiergerät geliefert; dies ermöglicht die Produktkonfiguration um Parameter wie UB-Frequenzen und Bandbreite, Ausgangspegel, Betriebsmodus (z. Bsp. statisch oder dynamisch) u.v.m. zu individualisieren.

  3. NEU! Programmiergerät mit Bluetooth Schnittstelle und iOS/Android App.




Upgrade einer bestehenden Installation in einem Einfamilienhaushalt
Installationen in Einfamilienhaushalten in dynamischem Modus; Multi-Tuner Empfangsgeräte (bis zu 32 Tuner) können über ein einziges Koaxkabel verbunden werden.




Kosteneffektive MDU-Installation mit bis zu 32 Transpondern

Installationen in Wohnanlagen/Hotels im statischen Modus; Verteilung von bis zu 32 Transpondern zu einer unbegrenzten Anzahl von Empfangsgeräten, die über ein einziges Koaxkabel verbunden werden können.

Bis zu 70% Einsparung bei Kosten und Installationsaufwand.


                                      Jedes angeschlossene Gerät kann auf jeden der vom LNB zur Verfügung gestellten 32 Transponder zugreifen



Upgrades von bestehenden Installationen in Wohnanlagen
Upgrades von bestehenden Installationen in Wohnanlagen; dCSS Multischalter mit bis zu 32 Userbands in dynamischem Modus, Multi-Room oder Multi-Tuner Installationen in Appartments unterstützend, über ein einzelnes Koaxkabel.





dCSS- Dynamischer Modus
Dynamisch: bis zu 32 Empfangsgeräte/Tuner, die über ein einziges Koaxkabel verbunden sind. Alle Geräte haben dabei den Zugriff auf die volle Anzahl der verfügbaren Tranponder des angepeilten Satelliten. Das Empfangsgerät sollte EN50494/EN50607 kompatibel sein.

Beispiel: Insgesamt werden  120 Transponder vom Satelliten übertragen. Jeder der 120 Transponder kann von jedem der bis zu 32 Empfangsgeräte/Tuner, die im Haus installiert sind, empfangen werden.








dCSS- statischer Modus

Statisch: Es können bis zu 32 Transponder von einer beliebigen Anzahl von Empfangsgeräten, die mit einem einizigen Koaxkabel verbunden sind, empfangen werden.

Beispiel: Ein DTH Betreiber bietet seinen Service über 32 Transponder an. Eine beliebige Anzahl von Empfangsgeräten (Legacy oder Unicable) kann über ein einzelnes Koaxkabel verbunden werden, jedes davon hat Zugriff auf jeden der 32 Transponder.






Weitere Anwendungsfälle: Einfamilienhäuserund der Empfang von zwei Satelliten
Einfamillenhäuser mit 2 Satellitenantennen mit jeweils einem Unicable II LNB. Die Ausgänge der LNBs werden über eine Antennenweiche zu einem einzigen Kabel, das ins Haus führt, zusammengeführt.


Im Haus wird das Kabel mit Unicable–Splittern aufgeteilt, für bis zu 32 Tuner. Zum Beisipiel Twin Tuner PVR + 4 Tuner SatIP Server + diverse einfache Empfangsgeräte.






Weitere Anwendungsfälle: Hotels und der Empfang von zwei Satelliten
Ein Hotel bietet ein Bouquet über 30 Transponder von 2 Satelliten. Es gibt 2 Satellitenantennen mit jeweils einem Wideband LNB. Die LNBs sind mit einem Unicable II Multischalter mit zwei Ausgängen verbunden, und versorgen jedes Stockwerk über ein einzelnes Kabel. Das TV-Bouquet wird über herkömmliche Unicable Splitter auf jedes Zimmer verteilt.




 Kosteneffektive Verteilung zu 16 Unicable I (EN50494) STBs
Der Unicable 2 Multischalter (Item 5294) ist rückwärtskompatibel und ermöglicht so eine kostengünstige Verteilung von Satellitenfernsehen an First Generation Unicable I STBs. Der Unicable I Standard (EN50494) unterstützt bis zu 8 Userbands und dank der 2 Ausgänge des Unicable 2 Multischalters, können so bis zu 16 Unicable I STBs angeschlossen werden. Auf diese Weise können bereits vorhandene ältere Receiver weiterhin genutzt werden, während die Verteilstruktur zukunftssicher ist.

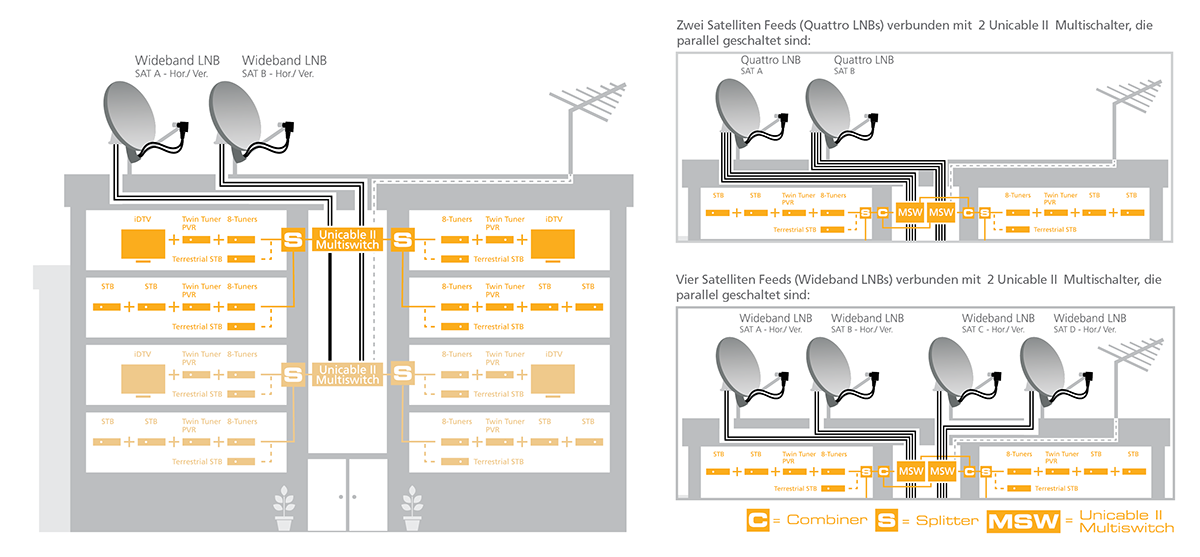

Weitere Anwendungsfälle: Wohnanlagen und der Empfang von 4 Satelliten
Gebäudeinstallation für 2 Satelliten mit Wideband LNBs und Unicable II Multischalter, jede unterstützt 4 Wohneinheiten mit bis zu 8 Tuner per Wohneinheit.

Unicable II™ - Integrierung bei DTH Anbietern
Die folgenden Punkte sollten von DTH Anbietern beachtet werden, bei einer geplanten Umstellung auf eine
Unicable II Lösung:


Dynamischer Modus:

  1. Setup OSD Menü (z.B. neuer LNB Typ und vorprogrammierte UBs Listen für die STB).
  2. Die STB sollte den Standard EN50607 unterstützen (für Kanalsuchlauf, Kanalwechsel, usw.).
  3. Unterstützung für den erweiterten ZF Bereich (benötigt Full-Band-Capture-Tuner für die STB).
  4. Die Signalverteilung (z.B. Weichen, Splitter) sollten DC + DiSEqC Durchgang zum LNB bieten.
  5. Möglichkeit die Firmware zu aktualisieren (optional).
  6. Stromversorgung üüber die angeschlossenen STBs


Statischer Modus:

  1. Setup OSD Menü (z.B. neuer LNB Typ und vorprogrammierte Transponderlisten für die STB).
  2. Möglichkeit die Transponderliste zu aktualisieren (z.B. um neue Transponder einzufügen oder zu ändern).
  3. Möglichkeit um die LNB Konfiguration über das Koaxialkabel zu aktualisieren.
  4. Unterstützung für den erweiterten ZF Bereich (benötigt Full-Band-Capture-Tuner für die STB)
  5. Die Signalverteilung (z.B. Weichen, Splitter) sollten DC Durchgang zum LNB bieten (optional DiSEqC Durchgang um die Konfiguration zu aktualisieren)
  6. Funktion zur Update der LNB/Multischalter Software (optional).
  7. Stromversorgung über die angeschlossenen STBs.

Unicable II™ Produktportfolio
Unicable II™ LNB Produktportfolio
Unicable II™ Multiswitch Produktportfolio



 * Für eine bessere Auflösung der obenstehenden Diagramme, laden Sie bitte folgende PDF herunter
