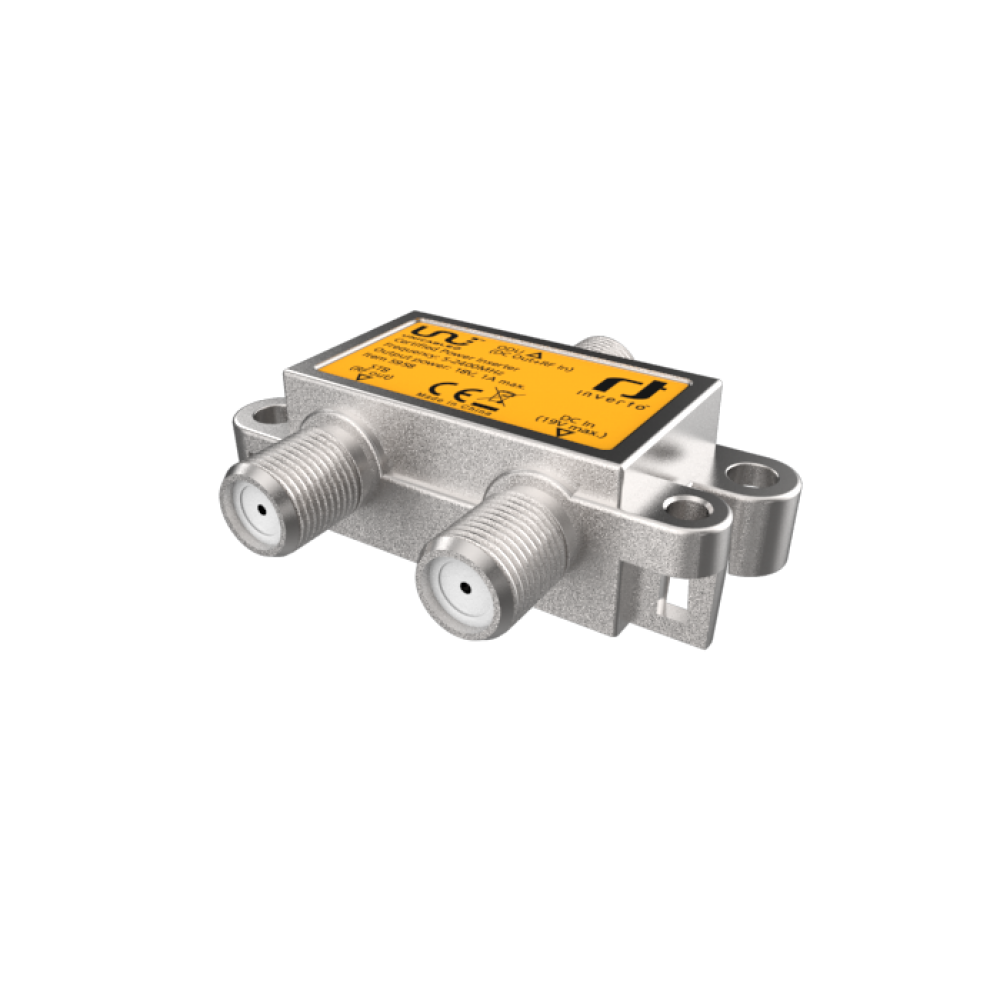

Dieser Power-Inserter ist für die Stromversorgung eines Unicable II™ LNB oder eines Multiswitchschalters sowie angeschlossenen Quattro- /Wideband-LNBs konzipiert sollte der angeschlossene STB nicht in der Lage sein die erforderliche Leistung bereitzustellen. Es wird eine konstante Gleichspannung für den LNB/Multiswitchalter zur Verfügung gestellt, ohne den STB zu belasten. Die Befehle des Typs DiSEqC/EN50494/EN50607 werden an den LNB/Multiswitchalter durchgereicht.
Hauptmerkmale:
- Geringe Einfügedämpfung, hohe Rückflussdämpfung und Portisolation für Satelliten- und CATV-Anwendungen
- Unicable kompatibel
- 18 V Ausgang mit bis zu 1 A Durchgangsstrom zur ODU
- HF-geschirmtes Zinkdruckgussgehäuse (Klasse A)
- Erdungsklemme
- Geringes Gewicht und kompakte Größe
| Technische Daten | |
|---|---|
| Frequenzbereich |
5 MHz ~ 2400 MHz |
| Spannungseingang |
19 V/1 A, 1x F-Typ Anschluss (w) |
| Eingang ODU (ZF) |
1x F-Typ Anschluss (w) |
| Ausgang STB (ZF) |
1x F-Typ Anschluss (w) |
| Einfügungsdämpfung |
2 dB max. |
| Eingangsrückflussdämpfung |
-10 dB max. |
| Ausgangsrückflussdämpfung |
-10 dB max. |
| Maximale Stromstärke |
1.0 A |
| Ausgangsspannung | 18 V (Eingang @19 V, 1.0 A) |
| Betriebstemperatur |
-30 °C ~ +60 °C |
| Gewicht |
36 g |
| Maße (L x B x H) |
56 mm x 46 mm x 15.9 mm |
|
|
|
| Hinweis: | Hinweis: Ohne AC/DC Netzteil. |
| Daten für Logistik | |
| Stückzahl per Karton |
150 |
| Abmessungen Karton (L x B x H) |
42 cm x 39 cm x 62 cm |
| Gewicht Karton |
6.25 kg |

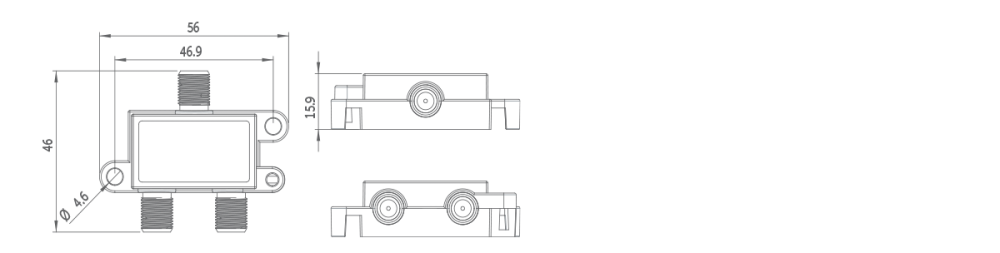

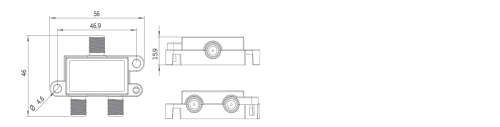

Zeichnung
